ТПР-41
заполнить опросный лист
- Температура рабочих сред, ˚С
- -10+150
- Рабочее давление, МПа, не более
- 1.6
- Условный диаметр патрубков (фланцев) Ду, мм
- 150
- Площадь поверхности теплообмена теплообменника, м2
- 4,5-215,1
- Материал уплотнений
- EPDM
- Материал пластин
- AISI 316L
- Размер присоединения
- DN 150
- Тип присоединения
- Фланцевое Ру 1,6 ГОСТ 12820
- Площадь поверхности теплообмена одной пластины, м2
- 0,45
- Среда
- Вода / Гликолевый раствор до 40%
- Минимальная рабочая температура, 0С
- -10
- Максимальная рабочая температура, 0С
- 150
- Условное давление Ру, МПа
- 1,6
- Температура окружающей среды
- -10+150
|
Обозначение порта |
Присоединительный размер |
Назначение |
|
Р1 |
Фланец Ду 125 ГОСТ12820 |
Вход греющей среды (Т1) |
|
Р2 |
Фланец Ду 125 ГОСТ12820 |
Выход греющей среды (Т2) |
|
R1 |
Фланец Ду 125 ГОСТ12820 |
Выход нагреваемой среды (Т12) |
|
R2 |
Фланец Ду 125 ГОСТ12820 |
Вход нагреваемой среды (Т11) |
|
Кол-во пластин, шт. |
Габаритные размеры, мм |
Площадь теплообмена, м2 |
Масса* нетто, кг |
||||||
|
А |
В |
С |
D |
E |
F |
Lmax |
|||
|
12-70 |
3хn |
610 |
296 |
890 |
275 |
1550 |
850 |
от 4,5 |
от 658 |
|
72-120 |
3хn |
610 |
296 |
890 |
275 |
1550 |
1250 |
от 31,5 |
от 816 |
|
122-200 |
3хn |
610 |
296 |
890 |
275 |
1550 |
1750 |
от 54 |
от 951 |
|
202-300 |
3хn |
610 |
296 |
890 |
275 |
1550 |
2250 |
от 90 |
от 1150 |
|
302-400 |
3хn |
610 |
296 |
890 |
275 |
1550 |
2750 |
от 135 |
от 1400 |
n – Количество пластин, шт.
* Более точные массы указаны в паспорте теплообменника и расчетном листе.
|

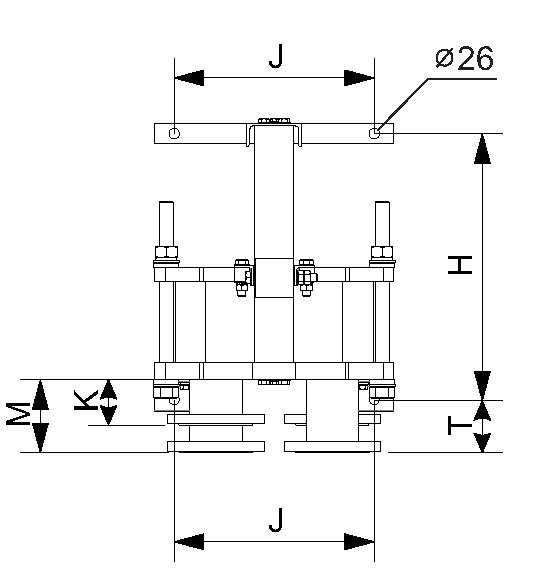

Кол-во пластин, шт. |
Габаритные размеры, мм |
||||
|
J |
H |
K |
M |
Т |
|
|
12-70 |
510 |
675 |
115 |
185 |
135 |
|
72-120 |
510 |
1075 |
115 |
185 |
135 |
|
122-200 |
510 |
1575 |
115 |
185 |
135 |
|
202-300 |
510 |
2075 |
115 |
185 |
135 |
|
302-400 |
510 |
2575 |
115 |
185 |
135 |
