Прибор для управления пожарными насосами и другими исполнительными устройствами в системах внутреннего противопожарного водопровода и автоматического пожаротушения жилых, административных и производственных зданий.
• Мощность до 330 кВт
• Напряжение 380 В.
• Цветная сенсорная панель оператора на двери шкафа для управления и контроля.
• Два ввода электропитания. Устройство автоматического ввода резерва на общую мощность всего оборудования насосной установки. Автоматическое переключение электропитания с основного ввода на резервный при пропадании напряжения на основном вводе, и обратно, без выдачи ложных сигналов.
• Устройство контроля линий связи и силовых линий на обрыв и короткое замыкание в дежурном режиме.
• Модульная конструкция ППУ с возможностью реализации дополнительного функционала по управлению жокей насосом, компрессорами, электроприводами запорной арматуры.
• Пуск исполнительных устройств систем противопожарной защиты в автоматическом режиме и обеспечение необходимого алгоритма их функционирования с учетом параметров контролируемых сигналов.
• Формирование сигнала для открытия электрифицированных задвижек на обводной линии водомера на вводе водопровода.
• Ввод-вывод дискретных сигналов (сухие контакты). Совместимость с внешними устройствами диспетчеризации и индикации. Прием электрических сигналов от технических средств, формирующих сигнал пуска.
• Прием сигналов от устройств регистрации срабатывания систем противопожарной защиты, оказывающих влияние на алгоритм функционирования прибора. Выходы на внешнее устройство диспетчеризации и индикации.
Панель индикации БРАНТ предназначена для размещения на лицевой стороне станции управления насосной установки внутреннего пожарного водопровода (ВПВ) или установки автоматического пожаротушения (АП) БРАНТ.

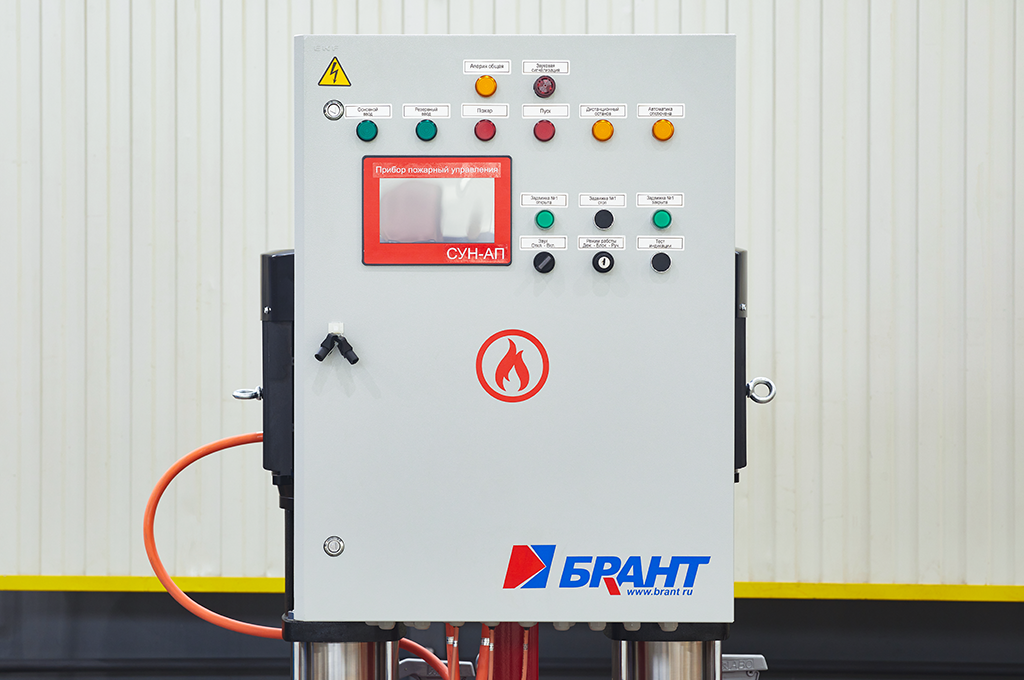

Внешний вид панели:
Стандартная система локального диспетчерского контроля насосной установки автоматического пожаротушения (АП) предусматривает установку прибора пожарного управления БРАНТ СУН-АП.
Функциональные возможности прибора в части индикации: Индикация работы любого насоса системы (включен / отключен);
Индикация аварии любого насоса системы;
Индикация наличия напряжения на электрических вводах;
Индикация наличия сигнала «Пожар»;
Индикация включения насосной установки;
Индикация останова насосной установки;
Индикация режима работы «Автоматика выключена»;
Индикация аварии насосной установки;
Индикация наличия «Сухого хода» (давление воды на всасывающем коллекторе менее требуемого кавитационного запаса насосных агрегатов либо минимальный уровень воды в пожарном резервуаре);
Звуковой сигнал при запуске насосной установки. Функциональные возможности прибора в части управления: Выбор режима управления работы насосной установки с помощью «Ключ-бирки» (автоматический / ручной / блокировка);
Запуск любого из насосов в «Ручном режиме»;
Включение либо отключение звуковой сигнализации;
Запуск тестового режима проверки;
Кнопка принудительного формирования сигнала «ПУСК» насосной установки. Прибор пожарного управления устанавливается в отдельном помещении, с постоянным присутствием дежурного персонала и подключается к насосной установке по двухпроводной линии связи, интерфейс подключения RS-485.
Диспетчеризация насосной установки автоматического пожаротушения (АП). Насосная установка может быть подключена к существующей промышленной системе диспетчерского контроля с помощью интерфейса Ethernetпо открытому протоколу ModbusTCP. Ограничение прав пользователя существующей автоматизированной системы управления (АРМ оператора) задается на уровне Scadaсистемы.
Схема сетевого взаимодействия:

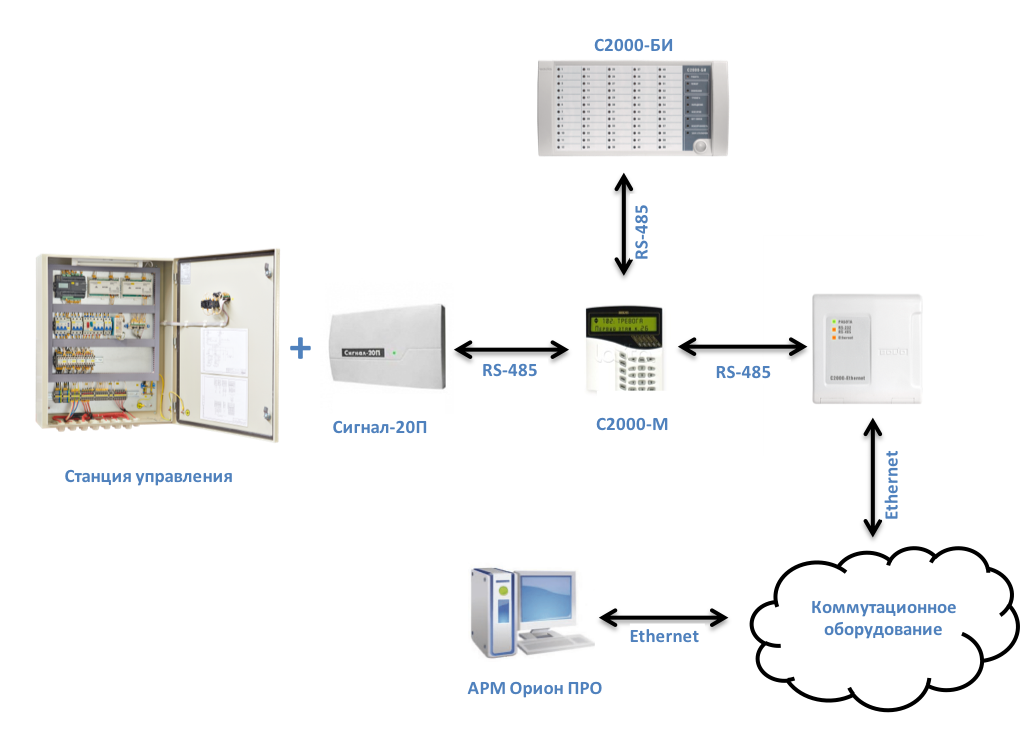

Интеграция с оборудованием НВП Болид и АРМ "ОРИОН ПРО" (АПТ). Станция управления насосной Установкой может быть подключена к существующему оборудованию охранно-пожарной сигнализации производства НВП Болид. Схема сетевого взаимодействия:
