Насосные установки серии Ч обеспечивают поддержание стабильного давления и расхода воды в системах хозяйственно-питьевого водоснабжения. Применяются при подключении к городским сетям или резервуарам, предназначены для подачи воды к точкам водоразбора в рабочих и пиковых режимах.
Применение в системах
- Системы хозяйственно-питьевого водопровода
- Наружные сети водоснабжения
- Системы производственного и технологического водоснабжения
Типовые объекты установки
- Жилые дома
- Бизнес комплексы и ТРК
- Заводы, водоканалы и т.д.
Подберите необходимую
насосную установку за 2 минуты
насосную установку за 2 минуты
В программе подбора БРАНТ
- Поддержание давления в системе: Повышение давления и автоматическое поддержание его заданной величины в системах водоснабжения.
- Интеллектуальное управление частотными преобразователями: Контроллер с программным обеспечением управляет частотными преобразователями, предназначенными для плавного регулирования каждого насоса.
- Плавное регулирование: Точное управление включением и выключением дополнительных насосов с помощью двойного PID-регулятора предотвращает гидравлические удары и обеспечивает плавный переход между режимами работы.
- Функция вариативной уставки: Программное обеспечение автоматически корректирует частоту вращения насосов в зависимости от текущей нагрузки, минимизируя потери на трение и поддерживая стабильное давление в системе.
- Интуитивно понятное управление: Цветная сенсорная панель с русскоязычным интерфейсом обеспечивает удобный контроль и управление всеми процессами, а графическая визуализация позволяет оператору быстро оценить состояние оборудования.
- Высокая степень защиты и диагностики: Система записывает до 1000 аварийных событий в журнал архивации аварий, что позволяет быстро идентифицировать и устранить неисправности. А протокол Modbus RTU обеспечивает легкую интеграцию с другими системами управления технологическими процессами.
- Защита от сухого хода:Установка реле давления на всасывающем коллекторе насосной установки обеспечивает защиту насосов от повреждения при отсутствии жидкости в системе.
- Равномерное распределение нагрузки: После запуска всех насосов система автоматически уравнивает их частоту вращения, что повышает надежность и долговечность оборудования.
- Автоматический запуск: При восстановлении электропитания после перебоя в электроснабжении насосная установка автоматически запускается, что минимизирует время простоя.
Мы предлагаем индивидуальный подход к каждому проекту Возможно расширение функционала базовой модели насосной установки по Вашему запросу.
Панель оператора — общий вид.
Панель оператора — мнемосхема.
Функциональные возможности панели в части индикации:
- • Индикация работы любого насоса системы (включен / отключен);
- • Индикация аварии любого насоса системы;
- • Индикация текущего режима работы каждого насоса;
- • Индикация текущего давления;
- • Индикация наличия питающего напряжения;
- • Индикация наличия сигнала «Авария общая»;
- • Индикация наличия «Сухого хода» (давление воды на всасывающем коллекторе менее требуемого кавитационного запаса насосных агрегатов);
- • Кнопка сброса аварийных сигналов;
- • Индикация текущей частоты каждого насоса;
- • Индикация внешнего запрета на включение;
- • Журнал архивации аварий.
Функциональные возможности панели в части управления:
- • Выбор режима управления насосных агрегатов (автоматический / ручной);
- • Инициирование пуска каждого насосного агрегата в ручном режиме;
- • Задание параметров работы: уставки давления, количество задействованных рабочих насосов, параметры спящего режима и связанные настройки;
- • Просмотр архива аварийных событий;
- • Принудительный сброс аварийных состояний в ручном режиме;
- • Конфигурирование параметров обмена данными по промышленному протоколу.

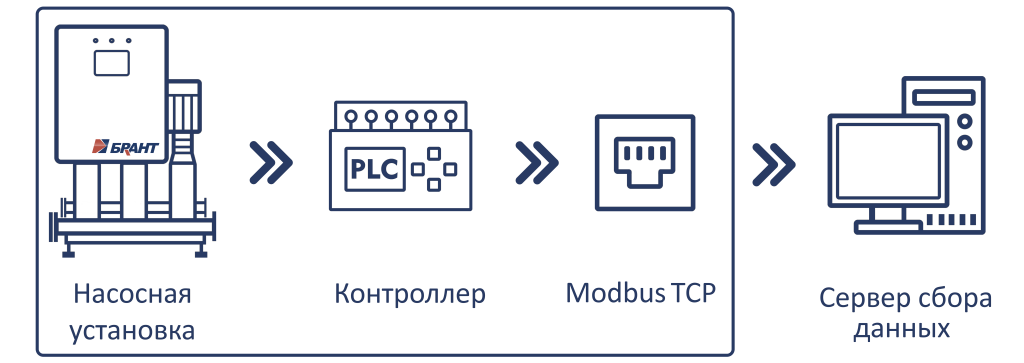

Схема сетевого взаимодействия
Насосная установка
Комплекс технических средств, состоящий из датчиков, реле и исполнительных механизмов (двигателей)
Контроллер
Анализ состояния и управление системой
Modbus TCP / Ethernet
Протоколы удалённой передачи данных и управления установкой
Сервер сбора данных
SCADA-система или облачный сервис для визуализации и диспетчерского управления установкой
Функциональные возможности системы диспетчеризации в части мониторинга:
- • Отображение текущего давления
- • Отображение текущей уставки давления
- • Состояния насосов: включен / выключен / авария
- • Положения ключей управления: автоматический / ручной / ремонт
- • Состояние датчика сухого хода
- • Авария датчика давления
- • Аварии преобразователей частоты с расшифровкой
- • Архив аварийных ситуаций
- • Архив значений давления
- • Просмотр состояния большого количества насосных установок
- • Удалённый доступ к данным через сеть Интернет (при наличии подключения)
Функциональные возможности системы диспетчеризации в части телеуправления:
- • Изменение уставки давления
- • Изменение времени переключения насосных агрегатов
- • Включение и отключение функции «спящего режима»
- • Настройка суточных и недельных графиков работы
- • Включение и отключение насосов в произвольном порядке
- • Вывод насосных агрегатов в ремонт
- • Формирование отчётов по работе насосной установки
Каналы связи: проводные и беспроводные
Интерфейсы и протоколы: стандартные и открытые (например, Modbus RTU)
Насосные установки БРАНТ интегрируются в существующие системы автоматизации.

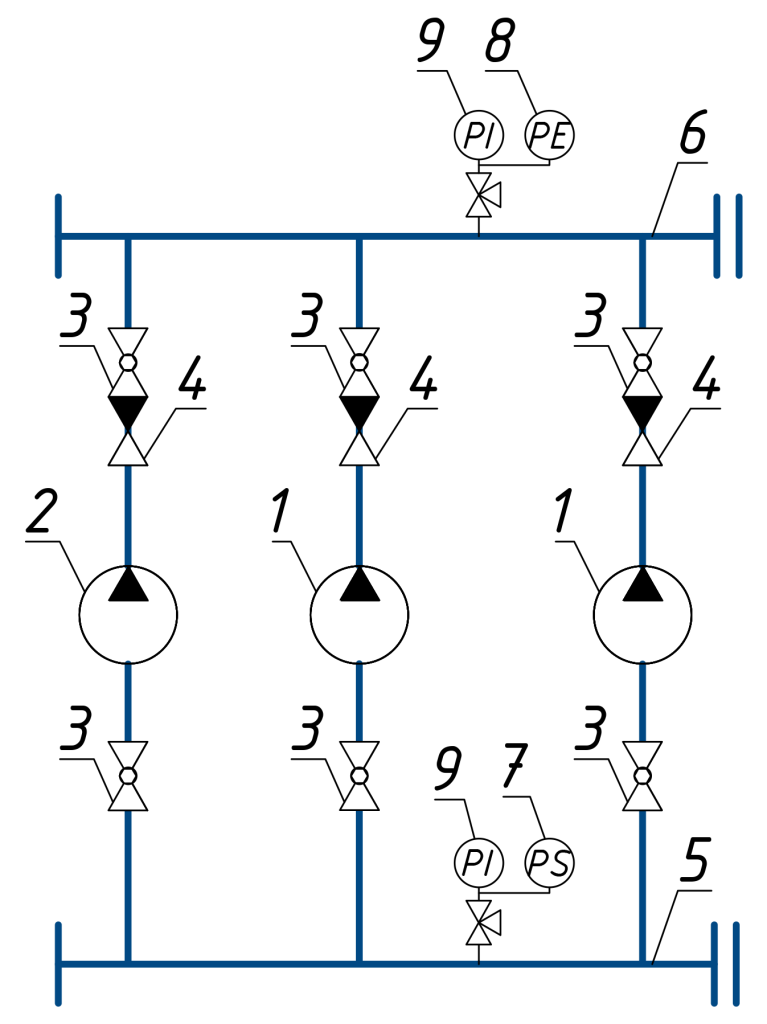

Гидравлическая схема насосной установки
Состав насосной установки
- 1Рабочий насос2 шт.
- 2Резервный насос1 шт.
- 3Запорная арматура6 шт.
- 4Клапан обратный3 шт.
- 5Коллектор всасывающий, нерж. сталь1 шт.
- 6Коллектор напорный, нерж. сталь1 шт.
- 7Реле давления «сухой ход»1 шт.
- 8Датчик давления1 шт.
- 9Манометр виброустойчивый2 шт.
- —Виброизолирующая опора4 шт.

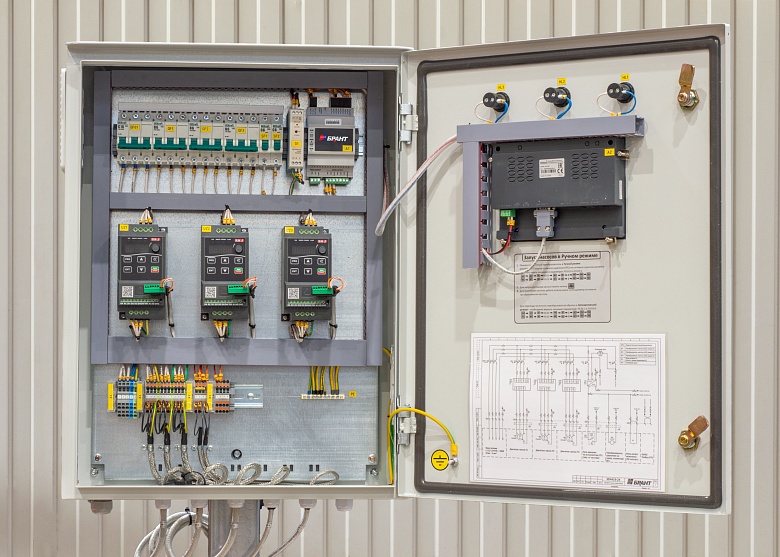

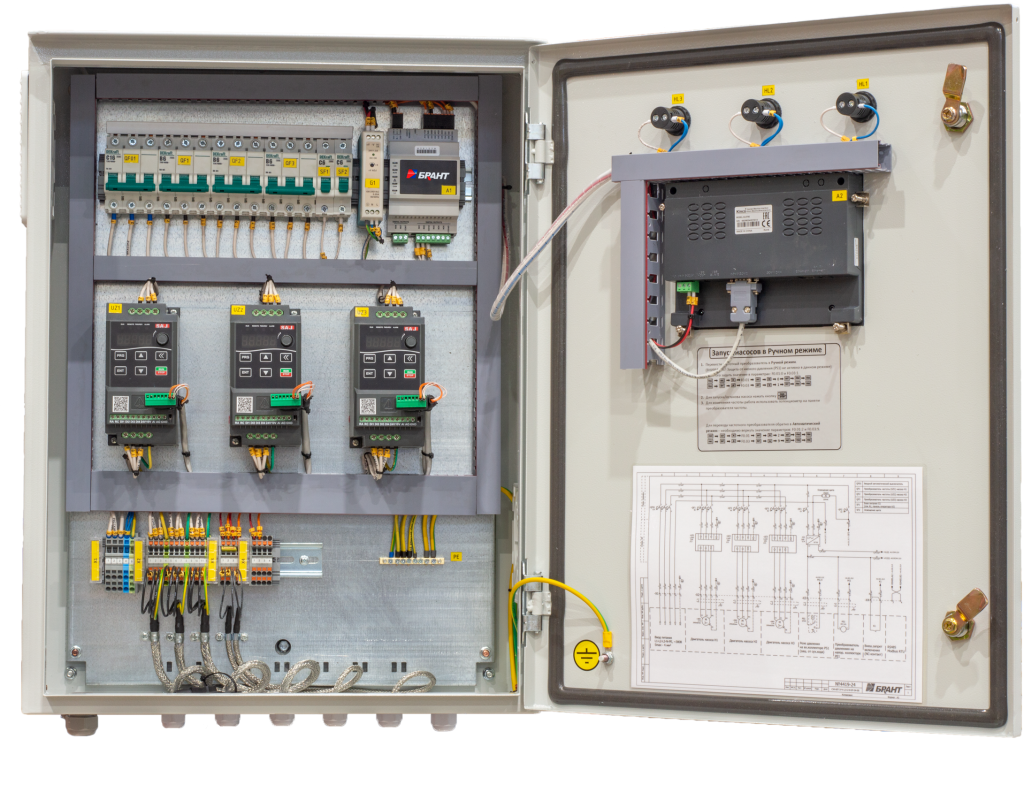

- —Станция управления насосами СУН-ВТ1 шт.
Состав приведён для типового исполнения и может корректироваться в зависимости от требований проекта и комплектации.
-
Чистая вода без примесей Тип перекачиваемой жидкости
-
16 бар / 25 бар по запросу Максимальное рабочее давление
-
~380 В, 50 Гц Переменное напряжение
-
990 м3/час Максимальный расход
-
160 м.в.ст. Максимальный напор
-
от 2 до 6 насосов Количество насосов
-
IP54 Степень защиты СУН
НУ (1) – В (2) – Х (3) – ХХХ (4) – ХХ (5) – Х/.../Х (6)
1 — Насосная установка
2 — Водоснабжение, повышение давления, ирригация, подпитка, система ГВС, технологические процессы поддержания давления
3 — Количество насосов (1, 2, 3, ...)
4 — Модель насосов
5 — Тип управления: Р, Ч, ЧС, КЧ
6 — Опции насосной установки
Тип управления
- Р — релейное управление, без преобразователя частоты.
- Ч — частотное управление, преобразователь частоты на каждый насос в составе станции управления.
- ЧС — частотное управление, преобразователь частоты на каждый насос в составе насоса.
- КЧ — каскадно-частотное управление, один преобразователь частоты на группу насосов.
Опции насосной установки
- 11 — два ввода питания (АВР по питанию встроен в шкаф)
- 12 — два ввода питания без АВР (ввод на каждый электродвигатель)
- 21 — устройство плавного пуска
- 31 — модуль диспетчеризации через GSM/GPRS модем
- 32 — модуль диспетчеризации состояния оборудования СУН («сухой» контакт)
- 33 — модуль интерфейса Modbus RTU / Modbus TCP
- 41 — панель оператора (человеко–машинный интерфейс)
- 51 — датчики контроля положения (датчики расключены в шкаф)
- 52 — датчики контроля положения (датчики не расключены в шкаф)
- 6-n — функция управления задвижками на обводной линии водомерного узла, где n – количество задвижек
- 7 — защита от «сухого хода»
- 8 — мембранный расширительный бак 8 л
- 9 — дополнительный датчик давления для насосных ЧС
